HJ642X/HJ742X氣動/液動不銹鋼池底排泥閥
排泥閥型號：HJ642X/HJ742X
驅動介質：清水、壓縮空氣
控制方式:手動換向閥或電磁換向閥
適用介質:清水、污水、漿液、油
工作溫度:常溫0-80°C
公稱通徑:DN50-1000(mm)
信號反饋:電壓DC24V
壓力環境:0.2-1.0MPA
驅動介質：清水、壓縮空氣
控制方式:手動換向閥或電磁換向閥
適用介質:清水、污水、漿液、油
工作溫度:常溫0-80°C
公稱通徑:DN50-1000(mm)
信號反饋:電壓DC24V
壓力環境:0.2-1.0MPA
HJ642X/HJ742X氣動/液動不銹鋼池底排泥閥是由一個依靠液壓或氣壓動力操作的液壓缸傳動機構和錐面密封法蘭組成外裝控制系統,通過液壓缸傳動機構控制閥門的啟閉,以清水或壓縮空氣為動力源驅動液壓裝置中活塞帶動閥板升降,使閥體通道形成開啟、關閉,達到快速排出污物的目的。
| 通徑（DN） | 法蘭孔中心距（D1） | 高度（H1） | 總高度（MM） | 驅動管徑 | 參考重量（KG） |
| 100 | 180 | 170 | 460 | G1/2 | 30 |
| 150 | 240 | 190 | 480 | G1/2 | 40 |
| 200 | 295 | 210 | 520 | G1/2 | 60 |
| 250 | 350 | 230 | 580 | G1/2 | 120 |
| 300 | 400 | 260 | 620 | G3/4 | 180 |
| 350 | 460 | 290 | 670 | G3/4 | 220 |
| 400 | 515 | 320 | 720 | G3/4 | 350 |
| 500 | 620 | 350 | 770 | G1" | 400 |
| 600 | 725 | 380 | 820 | G1" | 550 |

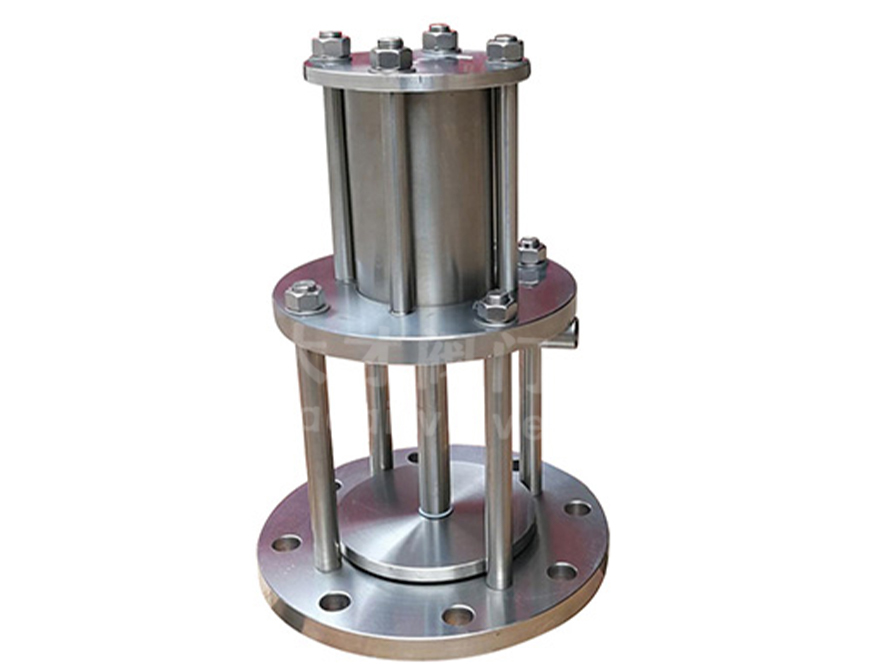

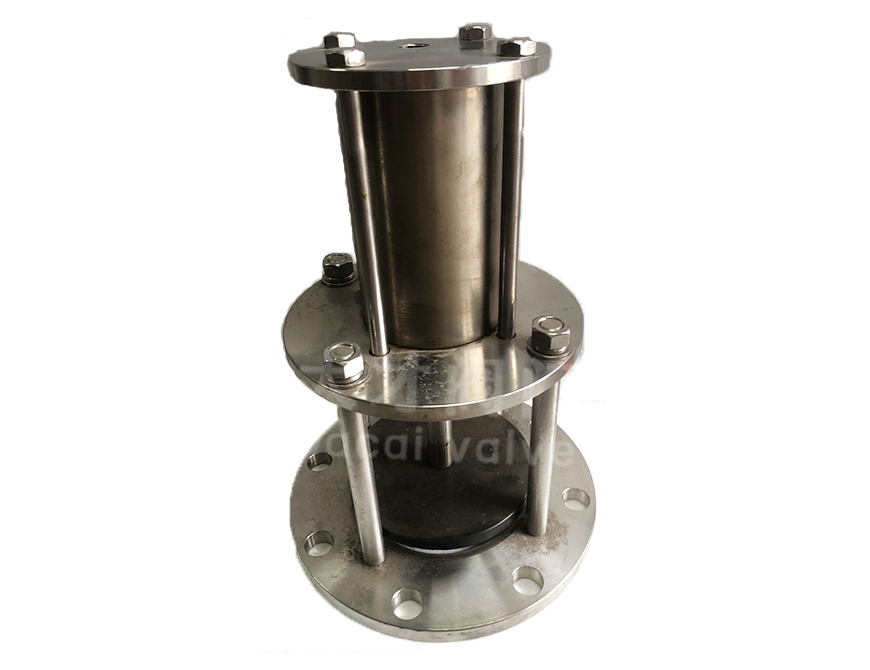

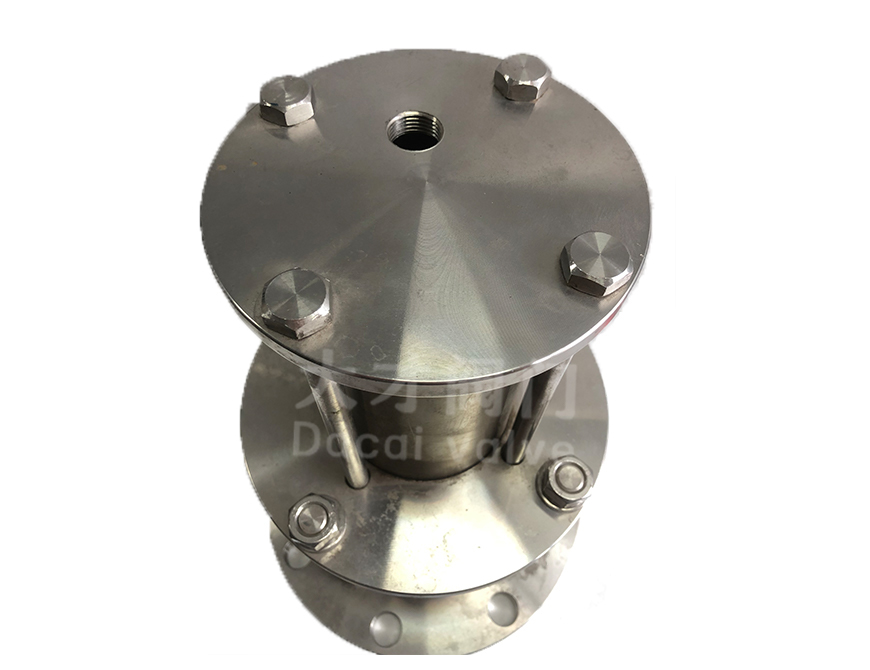

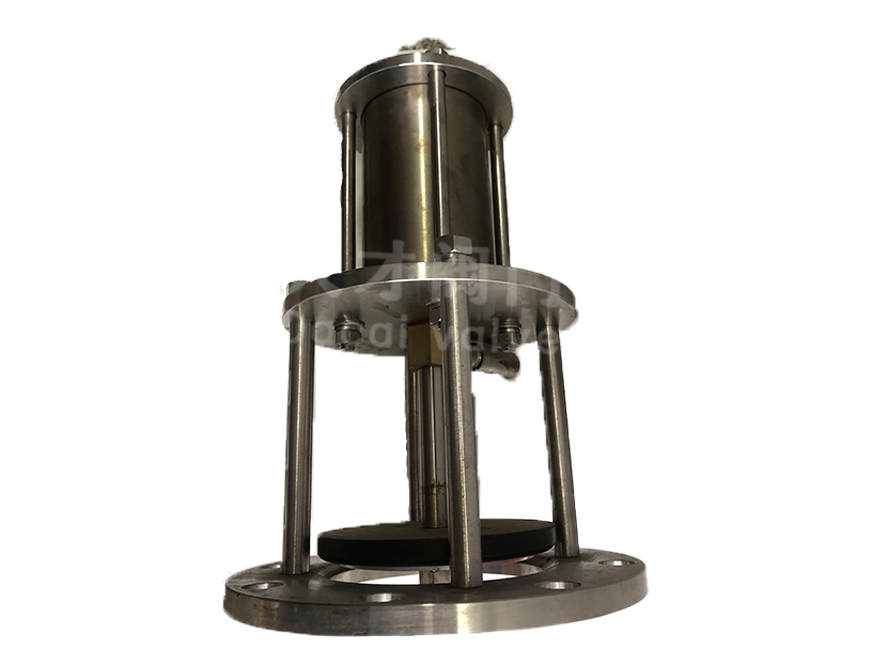

HJ642X不銹鋼活塞式池底排泥閥是用清水或壓縮空氣推動液壓裝置中活塞帶動軸、閥板作升降運動,缸體內襯不銹鋼套,活塞密封件為上下二個Y型密封圈其摩擦系數大大降低,密封性能優異,使用性能和壽命優于傳統L型牛皮碗和O型圈。閥板與閥體密封面為傾斜面,開啟時便于泥沙流動,避免因淤泥和雜物堆積而密封不嚴,閥板密封面采用優質T型丁晴橡膠密封圈密封,保證關閉后密封可靠無泄露。由于是做垂直運動,同時活塞只起推動作用,不作密封,因此在失去壓力源的情況下,閥板受所排流體和自身重力可關閉，不會產生泄露。

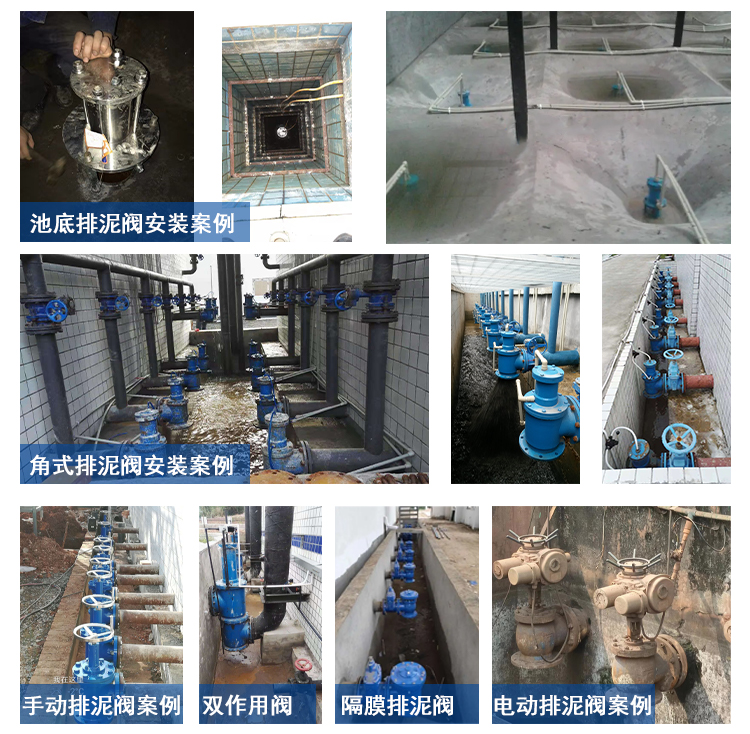

HJ642X不銹鋼池底排泥閥安裝在各類沉淀池的底部壁外，用以排除池底的泥沙及污物。排泥閥的適用介質為原生污水，介質的溫度一般應小于50℃，其工作水深小于10米。排泥閥也用于水處理工廠做為排放水池內的污泥及廢水。不銹鋼活塞式池底排泥閥安裝時淹沒在沉淀池或預沉池底部的錐型斗內,用于排出池底淤積的泥沙或污物。
