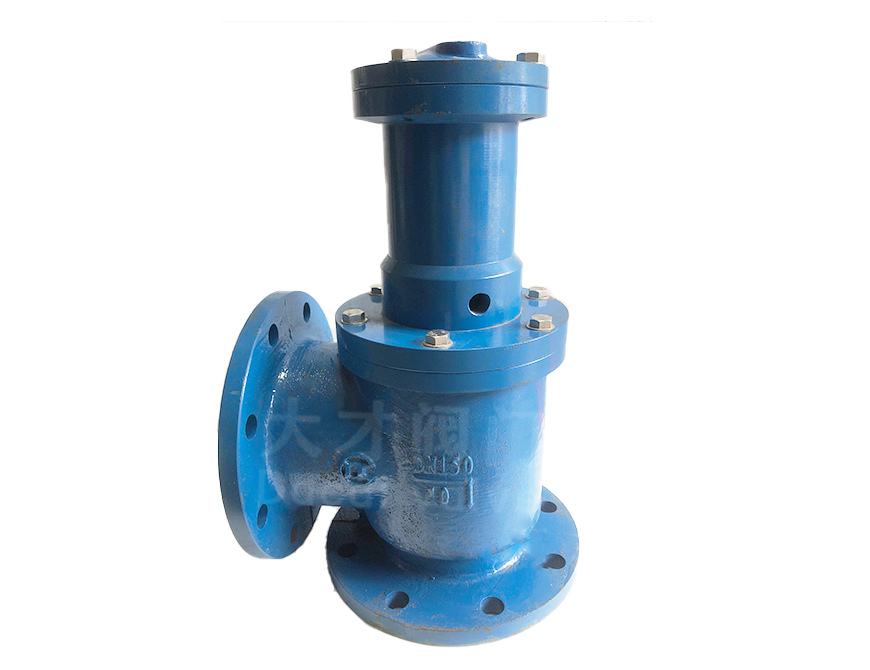

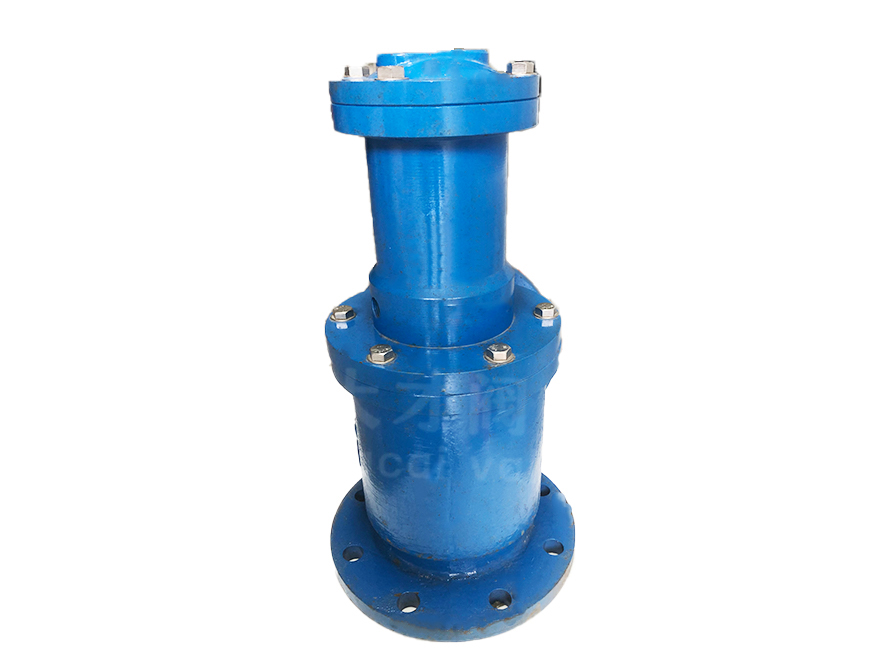

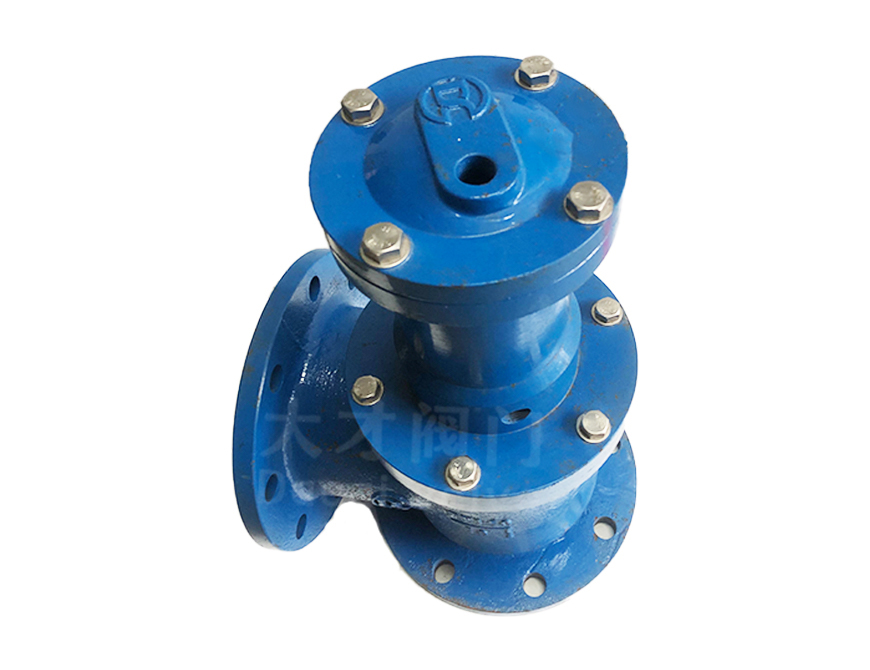

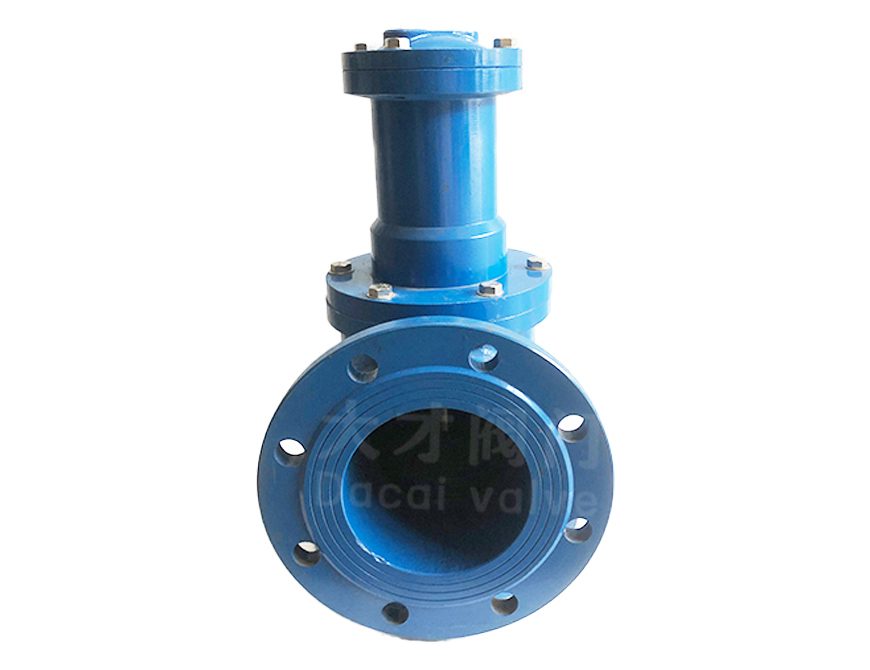

J644X/J744X氣動/液動角式排泥閥
排泥閥型號：J644X/J744X
驅動介質：清水壓縮空氣
控制方式:手動換向閥或電磁換向閥
適用介質:清水、污水、漿液、油
工作溫度:常溫0-80°C
公稱通徑:DN50-1000(mm)
信號反饋:電壓DC24V
壓力環境:0.2-1.0MPA
驅動介質：清水壓縮空氣
控制方式:手動換向閥或電磁換向閥
適用介質:清水、污水、漿液、油
工作溫度:常溫0-80°C
公稱通徑:DN50-1000(mm)
信號反饋:電壓DC24V
壓力環境:0.2-1.0MPA
J644X/J744X氣動/液動角式排泥閥由液壓缸和角式截止閥組合而成，液壓缸內動力帶或閥瓣升降，使閥體通道開或閉，以達到流體通斷。氣動角式排泥閥是由一個依靠液壓或氣壓動力操作的液壓缸傳動機構和錐面密封法蘭組成外裝控制系統,通過液壓缸傳動機構控制閥門的啟閉,以清水或壓縮空氣為動力源驅動液壓裝置中活塞帶動閥板升降,使閥體通道形成開啟、關閉,達到快速排出污物的目的。
| DN | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 |
| H | 480 | 500 | 620 | 735 | 805 | 940 | 1100 | 1200 |
| L1 | 135 | 145 | 175 | 225 | 260 | 280 | 305 | 340 |
| L2 | 125 | 125 | 145 | 185 | 205 | 245 | 270 | 310 |
氣動角式排泥閥的設計合理，使用方便，密封性能好，經久耐用。該閥利用氣缸和角式截止閥兩部分組成，氣缸作為動力帶動閥板升降，開啟一般只需3秒鐘。閥板密封面采用優質T型丁晴橡膠密封圈密封，保證關閉后密封可靠無泄漏?；钊芊饧樯舷聝蓚€Y型密封圈，其摩擦系數大大降低，密封性能優異。

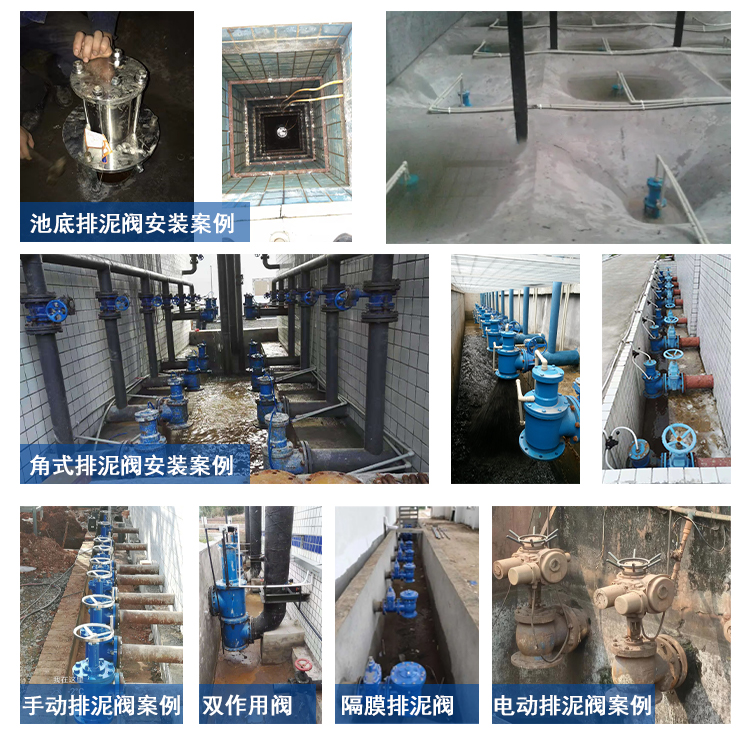

角式快開排泥閥安裝在各類沉淀池的底部壁外，用以排除池底的泥沙及污物。排泥閥的適用介質為原生污水，介質的溫度一般應小于50℃，其工作水深小于10米。排泥閥也用于水處理工廠做為排放水池內的污泥及廢水。
